Масштабатор-автокоммутатор сигналов Cypress CSC-5501

CSC-5501 – масштабатор-автокоммутатор сигналов 2хHDMI 1080p (1920х1200, 3D), DisplayPort 1080p, 2хVGA (D-Sub-15) 1920х1200, 3х стереоаудио (3х miniJack 3,5 мм) в два равноценных сигнала HDMI разрешением до 1080p (1920х1200, 3D) с HDCP, EDID, а также выводом стереоаудио (2х miniJack 3,5 мм) и цифрового S/PDIF (RCA). Для обработки аудио используется DSP-процессор. Автопереключение источника происходит при потере сигнала на текущем входе. Управление масштабатором осуществляется по ИК, RS-232 и IP (web-интерфейс и Telnet). Сфера применения: Конференц-центры, лекционные залы, школы и университеты

• Поддержка HDMI 1.3, DisplayPort 1.1 и DVI 1.0;
• Поддержка HDCP 1.x;
• «Зеркальные» выходы HDMI;
• Поддержка входных и выходных разрешений до 1080p и WUXGA(RB);
• Конвертация кадровой частоты;
• Эмбеддирование и деэмбеддирование аудиосигнала, выходы аналогового стерео и цифрового аудио;
• Преобразование цифрового аудио в аналоговое и наоборот;
• Сквозная передача аудиосигнала формата LPCM 2.0;
• DSP с контролем усиления для точной настройки аудиосигнала и уровень фоновой музыки;
• Управление данными EDID и HDCP;
• Пульт управления позволяет легко и незаметно переключать источники сигнала;

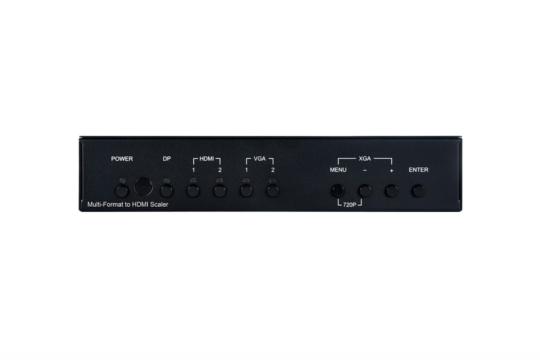

• Управление: через экранное меню с использованием кнопок на передней панели, по ИК, RS-232 и IP (по протоколу Telnet или через web-интерфейс);

Технические характеристики:

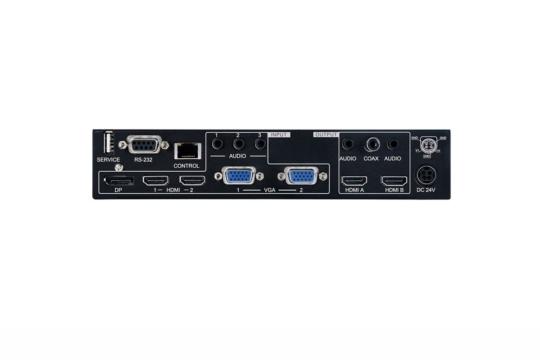

Входы
• 2 – HDMI, тип A (розетка);
• 1 – DisplayPort, DP 20-pin (розетка);
• 2 – VGA, разъем D-Sub HD15 (розетка);
• 3 – аудиостерео, разъем miniJack 3,5 мм (розетка);

Выходы
• 2 – HDMI, тип A (розетка);
• 1 – цифровое аудио S/PDIF, разъем RCA (розетка);
• 2 – аудиостерео, разъем miniJack 3,5 мм (розетка);

Порты
• 1 – Ethernet, разъем RJ45 (розетка);
• 1 – RS-232, разъем D-Sub DE9 (розетка);
• 1 – USB (сервисный), тип A (розетка);

• Полоса пропускания 165 МГц;
• Пропускная способность 4,95 Гбит/с (1,65 Гбит/с на канал);
• Максимальное разрешение 1080p;
• Максимальное разрешение 1920x1200 (WUXGA);
• Входные разрешения HDMI, DisplayPort: от 720×400 85 Гц до 1920×1200 60 (RB) Гц , 1080p 24 / 25 / 30 / 50 / 60 Гц;
• VGA: от 720×400 85 Гц до 1920×1200 60 (RB) Гц;

Выходные разрешения
• 640×480 60 Гц;
• 720x480p 60 Гц;
• 720×576p 50 Гц;
• 800×600 60 Гц;
• 1024×768 60 Гц;
• 1280×720p 50 / 60 Гц;
• 1280×768 60 Гц;
• 1280×800 60 Гц;
• 1280×1024 60 Гц;
• 1360×768 60 Гц;
• 1440×900 60 Гц;
• 1600×1200 60 Гц;
• 1680×1050 60 Гц;
• 1920×1080p 24 / 25 / 30 / 50 / 60 Гц;
• 1920×1200 60 (RB) Гц;

• Спецификации HDMI 1.3;
• Спецификации DisplayPort 1.1;
• Спецификации HDCP 1.x;
• Форматы вложенного аудио LPCM 2.0;
• Частота дискретизации аудио HDMI: 48 кГц;
• Скорость передачи данных последовательного интерфейса до 115200 бит/с;
• Защита от электростатических разрядов ±8 кВ (воздушный разряд); ±4 кВ (контактный разряд);
• Материал корпуса сталь;
• Цвет корпуса черный;
• Диапазон рабочих температур 0…+40 °C;
• Диапазон рабочих температур −20…+60 °C;
• Относительная влажность воздуха 20…90 % (без конденсации);
• Питание 24 В, 2,7 А;
• Потребляемая мощность 6 Вт;
• Габаритные размеры (ШxГxВ) 215 x 153 x 47 мм;
• Масса 1,066 кг;
